Informazioni sui servoazionamenti Fanuc: Aspetto, serie di modelli

NOV. 20, 2025

Se si lavora sempre con apparecchiature CNC, i servoazionamenti Fanuc dovrebbero essere una delle parti più irriconoscibili. Sia che si trovino nell'armadio del centro di lavoro o che si apra la porta posteriore del tornio, il tipo di colore giallo e nero, con un grande modulo dissipatore di calore, se lo avete visto una volta fondamentalmente non lo dimenticherete. Noi di Songwei smontiamo e testiamo queste unità ogni giorno, e nel tempo abbiamo accumulato una grande esperienza nel capire a colpo d'occhio di che generazione si tratta.

Molti clienti vengono a chiederci il numero di modello, ci inviano una foto sfocata del cabinet e ci chiedono di giudicare se è α o αi, se è un servo o un mandrino e se è possibile sostituire un drive della serie 6132 con uno della serie 6130....... In realtà, se riusciamo a capire alcune regole, sarà molto più facile risolvere questi problemi.

Informazioni sui servoazionamenti Fanuc: Aspetto, serie di modelli

Questo contenuto cerco di utilizzare una visione più realistica del settore per rendere chiaro l'aspetto delle caratteristiche degli azionamenti Fanuc, le differenze di serie, come vedere il numero, il mandrino e il servo come dividere. Non secondo il tipo di struttura "1.2.3.4” per parlare, ma in conformità con il nostro solito sul campo, in fabbrica, di fronte al banco di prova sarà effettivamente incontrare il modo di spiegare, sarà più vicino all'uso effettivo della scena.

L'unità Fanuc alla fine è responsabile di cosa?

In poche parole, è il controllore e il motore tra l'"amplificatore di potenza”. Il controllore riceve il comando, l'azionamento amplifica il segnale, il servomotore o il motore del mandrino si adeguano alla posizione, alla velocità e all'accelerazione impostate.

L'80% dei guasti di manutenzione più comuni si è verificato nella sezione di azionamento: IGBT fritto, resistenza di rigenerazione bruciata, interfaccia a fibra ottica rotta, anomalie di feedback, ventola in stallo con conseguente surriscaldamento ...... Questi problemi sono elevati indipendentemente dalla serie Fanuc α, αi o βi.

Se si conoscono i modelli, l'aspetto, la logica della serie, il giudizio sul campo sarà molto più rapido.

Caratteristiche dell'aspetto dell'azionamento Fanuc: in realtà, è molto buono per identificare

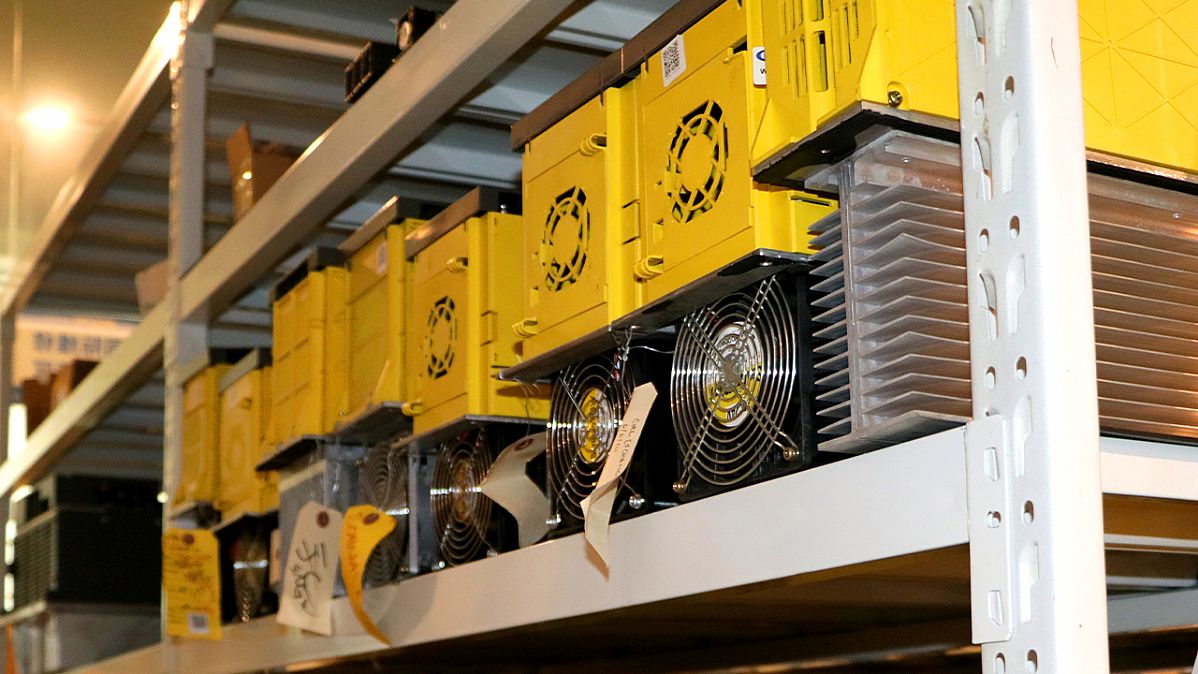

È sufficiente vedere una volta l'azionamento Fanuc, fondamentalmente può fare affidamento sullo schema di colori "giallo + nero” per confermare la direzione generale. Tuttavia, le fabbriche di macchine utensili OEM a volte personalizzano l'alloggiamento, quindi di solito dobbiamo ancora guardare il numero di modello completo sulla targhetta (A06B-xxxx-H***). Non c'è modo di essere pigri in questo settore e alla fine bisogna guardare l'etichetta.

In genere, però, si possono capire alcune cose anche dall'aspetto:

* La densità e lo spessore dei dissipatori, che di solito rappresentano il livello di potenza.

* I dissipatori più piccoli e sottili sono solitamente della serie β o βi.

* I dissipatori spessi e pesanti, con un'area ampia, sono molto probabilmente unità spindle.

* Anche la disposizione delle interfacce (fibra ottica, U/V/W, 24 V) sul lato destro o sul fondo può indicare la differenza tra le varie generazioni di serie.

Alcuni manutentori si basano addirittura sulla "posizione delle viti” e sullo "stile della ventola” per determinare il modello, ma posso solo dire che l'esperienza è troppo ricca.

Il numero di modello A06B-xxxx-Hxxx di Fanuc è come si legge?

Quello che vediamo ogni giorno sugli scaffali è questa stringa di codici, tutti i tipi di A06B-6088, A06B-6096, A06B-6132.

* A06B: è il numero della grande classe dell'inverter Fanuc.

* Le 4 o 5 cifre al centro: il codice della serie reale, ad esempio 6079, 6088, 6096, 6130, 6132

* Hxxx le ultime tre: livello di tensione, potenza, numero dell'asse, tutti nascosti qui!

Ma notate una cosa:

Le regole di Hxxx sono diverse per ogni generazione, e non c'è modo di spiegare tutti i modelli con una "formula fissa”. Hxxx

Pertanto, il giudizio finale dipenderà sempre dalla scheda tecnica ufficiale del drive. È possibile indovinare l'80% in base all'esperienza, ma è comunque necessario controllare le informazioni per essere sicuri.

Fanuc α, αi, β, βi Qual è la differenza tra queste serie?

Questa è la domanda più comune. Quando lo spieghiamo ai clienti, di solito non usiamo termini troppo accademici, ma questa analogia:

1. α: il vecchio mostro delle prestazioni

La maggior parte di queste unità sono grandi e pesanti, con dissipatori di calore molto spessi. Sono comuni negli azionamenti a 5 assi, a portale e a mandrino delle macchine utensili più vecchie. Sono potenti e durevoli, ma relativamente di vecchia generazione.

2. αi: l'evoluzione di α

I controlli sono più moderni, la comunicazione è fondamentalmente in fibra ottica FSSB, il supporto per i nuovi encoder è migliore. La domanda di compatibilità più comune che incontriamo quando cambiamo i pezzi è: "Il controllore supporta la comunicazione in fibra ottica di αi?”.

3. β: l'economizzatore

Sottile, leggero, conveniente, non molto potente, molto comune nelle applicazioni leggere, nelle piccole attrezzature e nei macchinari automatizzati.

4. βi: β aggiornato

Più piccolo e più integrato, è il driver più comune per molti torni, foratrici e maschiatrici di piccole e medie dimensioni e moduli di automazione. Si tratta di modelli comuni come A06B-6130, A06B-6132.

Se vedete un drive Fanuc piccolo e sottile, nove volte su dieci è della serie β o βi.

Tra controllori e azionamenti, non si può fare un mix and match

È facile che molti clienti ignorino questo punto.

Ad esempio:

* La serie 0i è generalmente in grado di accettare α / αi / βi, la gamma più ampia.

* 16/18/21 Queste vecchie macchine sono di solito abbinate alle vecchie αi

* 30i/31i/32i più comuni αi o βi

L'aspetto più critico non è il numero di serie, ma il metodo di comunicazione del controller:

Il metodo di comunicazione del controllore deve corrispondere (fibra ottica FSSB o parallelo iniziale). Se non c'è corrispondenza, non si avvia. Questa è la cosa più importante da ricordare.

Abbiamo riscontrato troppi casi di "riacquisto della spina non accesa”, il 90% dei quali è dovuto al fatto che la generazione di comunicazione non è corretta.

Servoazionamento vs. azionamento a mandrino: la differenza si nota a colpo d'occhio dall'esterno

Servoazionamento (SV/SVM)

* Sottile, la potenza erogata non è elevata

* Controllo XYZABC di questi assi servoassistiti

* La targhetta riporta la dicitura SERVO AMPLIFICATORE

Azionamento del mandrino (SP/SPM)

* Spessi e pesanti, con dissipatori di calore esagerati.

* I terminali di alimentazione (U/V/W) sono particolarmente grandi.

* La targhetta dice AMPLIFICATORE A MANDRINO

Smontatelo una volta e non riuscirete più a distinguerlo.

Perché si verificano i guasti più comuni?

Incontriamo questi problemi quasi ogni giorno:

* IGBT incendiati

* Resistenze di rigenerazione bruciate

* Porte in fibra ottica allentate o rotte

* Condensatore che non si avvia a causa dell'invecchiamento

* Alimentazione interna anomala

* Allarme di surriscaldamento dell'intero drive dopo l'arresto della ventola

* Cortocircuito dovuto a un terminale ossidato

In generale, consigliamo ai clienti di:

* Soffiare la polvere una volta ogni sei mesi

* L'armadio deve essere ben ventilato

* Non piegare troppo la fibra

* Controllare la capacità da cinque a sette anni (ma non è un dato assoluto, dipende dall'ambiente).

* L'umidità e la polvere metallica sono ambienti che uccidono le unità.

Queste sono esperienze reali.

Cosa offre Songwei nel campo dei convertitori di frequenza?

Testiamo quotidianamente servoazionamenti Fanuc, azionamenti per mandrini, I/O, controllori e tutti i tipi di azionamenti α/αi/βi. Ci sono macchine utensili che hanno bisogno di pezzi urgenti, e ci sono anche clienti che hanno solo bisogno di confermare la compatibilità, o che vogliono sapere se possono essere riparati.

Possiamo aiutarvi a:

* Verificare il numero di modello, la relazione di corrispondenza

* Determinare se sono compatibili o intercambiabili

* Fornire versioni nuove, usate e ricondizionate.

* Effettuare riparazioni approfondite di IGBT, condensatori, interfacce in fibra ottica, ecc.

* Simulare l'ambiente CNC reale con l'alimentazione del banco di prova Fanuc per eseguire i test.

Se ci fornisci il numero di modello o il diagramma di targa, il team di Songwei può determinare rapidamente se possiamo aiutarti.
