In parole povere, ciò di cui stiamo parlando qui (ricambi CNC Siemens) non si può capire di cosa si tratti semplicemente guardandolo e osservando il nome della serie. È necessario conoscere il codice completo del ricambio e sapere come identificarlo.
Mi è capitato anch’io una volta. Il cliente era piuttosto insistente, diceva di avere un modulo motore SINAMICS difettoso e mi aveva inviato una foto. Era un po’ sfocata: si vedeva che iniziava con «6SL3120», ma le ultime cifre non erano del tutto leggibili. Se a quel punto ci si fosse basati solo sul nome della serie, si sarebbe rischiato di ordinare il modulo sbagliato.
In seguito il cliente ha scattato una foto nitida dell’etichetta. Il numero completo era 6SL3120-1TE21-0AD0. L’ho cercato sul sito Siemens e si tratta di un modulo motore singolo SINAMICS S120 (ingresso CC 600 V, uscita trifase 400 V, 9 A), tipo Booksize D, raffreddamento ad aria interno, fornito con un cavo DRIVE-CLiQ. Solo dopo aver verificato tutti i parametri confrontandoli con quelli dell’originale mi sono sentito abbastanza sicuro da effettuare l’ordine. Quindi, per quanto riguarda i codici articolo, è un lavoro che non si può fare di fretta.
Dove posso trovare il codice articolo? L’etichetta contiene molte informazioni, fate attenzione a non prendere il prodotto sbagliato
Per sostituire un componente, è necessario innanzitutto individuare l’etichetta del prodotto sul vecchio componente. Moduli, unità e schede sono tutti dotati di una targhetta o di un adesivo su cui sono stampati il numero d’ordine, il numero di serie, la versione hardware ecc. L’etichetta può trovarsi sul lato, sul fondo oppure può essere nascosta dai cavi; in tal caso dovrai spostare alcuni componenti per raggiungerla. Se l’etichetta è consumata e illeggibile, puoi provare a cercare nella confezione originale, nella documentazione dell’apparecchiatura, nell’elenco dei ricambi o nei precedenti registri di riparazione. Se proprio non riesci a trovarlo, scatta alcune foto nitide dell’apparecchio (fronte e retro e un primo piano dell’etichetta), poiché ti serviranno in seguito quando contatterai il fornitore o cercherai informazioni.
Una cosa su cui devi essere assolutamente chiaro quando trascrivi il codice del componente: non tralasciare nemmeno un carattere. Ho visto persone leggere uno "0” nel numero d’ordine come una "O” e tralasciare completamente l’ultimo suffisso, ottenendo un risultato di ricerca completamente diverso. Non ricostruire il numero completo basandoti solo su poche cifre visibili. E non ordinarlo semplicemente perché qualcuno lo ha descritto come "quel modulo Siemens”. In questo caso, sbagliare anche solo una cifra non va bene.
Diverse stringhe di numeri sull’etichetta: qual è il numero d’ordine?
Le etichette dei prodotti Siemens riportano spesso diversi gruppi di numeri, ma l’uso di tali numeri è diverso.
- Il numero d’ordine (noto anche come codice articolo) serve per cercare il prodotto nel catalogo e per effettuare l’ordine.
- Il numero di serie (SN) identifica una singola unità e in alcuni casi è necessario per verificare la disponibilità dei ricambi.
- La versione hardware serve solo come riferimento per la compatibilità.
- Potrebbero esserci altri codici di identificazione.
Non tutte le etichette dei prodotti Siemens sono uguali, quindi non si può dare per scontato che tutti i numeri presenti sull’etichetta siano numeri d’ordine. È necessario consultare la documentazione relativa a quel particolare prodotto o porre la domanda in modo molto chiaro.
Ad esempio, questo numero: 6SL3120-1TE21-0AD0. Se lo si cerca su Siemens Industry Mall, risulta essere un modulo monomotore SINAMICS S120. Il numero d’ordine completo è di gran lunga più utile del semplice nome della serie "SINAMICS S120”, poiché quest’ultimo fornisce solo un’indicazione generica della gamma. È comunque necessario controllare il numero completo per verificare se il prodotto è effettivamente compatibile.
Dopo aver trovato il numero, verificatelo sui canali ufficiali Siemens
Una volta ottenuto il numero completo, non affrettatevi a cercare il ricambio. Andate prima sul sito ufficiale di Siemens e verificatelo. Il Siemens Industry Mall è il più comunemente utilizzato. Inserite il numero d’ordine completo e controllate il nome del prodotto, il tipo, la descrizione tecnica, i valori nominali, i documenti e i manuali, il ciclo di vita del prodotto o la disponibilità. Non limitatevi a guardare il titolo nei risultati di ricerca. Vai alla pagina del prodotto e leggi la descrizione completa, assicurandoti che corrisponda al vecchio ricambio che hai tra le mani.
Esiste un altro strumento chiamato "Siemens Spares on Web” per la ricerca dei ricambi Siemens. A volte ti chiederà il numero d’ordine, il numero di serie o alcune informazioni relative alle opzioni. Basta compilare i campi pertinenti come richiesto e vi fornirà le informazioni relative al ricambio corrispondente. Se non riuscite a trovarlo, non concludete immediatamente che quel ricambio sia quindi irrecuperabile. Innanzitutto verificate che le informazioni inserite siano corrette. Quindi consultate la documentazione o contattate l’assistenza Siemens. Se non riuscite a trovarlo, ciò non significa necessariamente che non sia disponibile a magazzino o che non sia rintracciabile.
La verifica della compatibilità è ancora più importante dell’identificazione del codice
Individuare il codice corretto del ricambio è in realtà solo metà del lavoro. È necessario verificare anche che questo ricambio sia effettivamente adatto alla vostra macchina e alla vostra configurazione specifica. Individuate innanzitutto in quale sistema CNC o di azionamento va inserito questo ricambio, poi confrontate i dettagli tecnici:
- Tipo e funzione del componente
- Caratteristiche elettriche e requisiti operativi
- Conformazione meccanica e requisiti di montaggio
- Interfaccia di comunicazione e collegamenti
- Configurazione hardware correlata o requisiti di sicurezza
A seconda del componente, gli aspetti da verificare variano. Se si sostituisce un modulo di azionamento, è necessario controllare più volte le caratteristiche elettriche, le interfacce e la configurazione complessiva dell’azionamento. La sostituzione di un semplice accessorio, invece, potrebbe non essere affatto onerosa.
Prendiamo nuovamente come esempio il modello 6SL3120-1TE21-0AD0. La pagina del prodotto Siemens relativa a questo articolo indica che si tratta di un modulo monomotore SINAMICS S120, con ingresso CC 600 V, uscita trifase 400 V, 9 A, tipo Booksize D, raffreddamento ad aria interno, ed elenca le funzioni di sicurezza supportate nonché il cavo DRIVE-CLiQ incluso. Quando si cerca quel modulo, è necessario verificare il numero d’ordine completo e la descrizione ufficiale completa confrontandoli con il vecchio componente e con i requisiti di sistema. Non date per scontato che due moduli della stessa gamma di prodotti e che sembrano identici possano essere semplicemente scambiati tra loro. Non è assolutamente possibile.
Se non siete sicuri al 100% del numero d’ordine, della configurazione del sistema o della compatibilità del ricambio, chiedete a qualcuno di confermarlo prima di procedere all’ordine. Non decidere da solo.
E se il codice del ricambio fosse davvero difficile da trovare?
Alcuni ricambi per CNC Siemens sono assolutamente impossibili da identificare. La macchina è vecchia, l’etichetta è illeggibile, la documentazione è andata perduta, il prodotto potrebbe essere cambiato e lo stato del ciclo di vita influirà sulla disponibilità. A quel punto, non limitarti a tirare a indovinare. Esamina di nuovo l’etichetta con molta attenzione, verifica ogni carattere che riesci a vedere chiaramente. Utilizza il numero completo per effettuare la ricerca su Siemens Industry Mall. Consulta i manuali dell’apparecchiatura e la documentazione dei ricambi. Se ciò non dovesse funzionare, contatta l’assistenza Siemens o un fornitore di ricambi affidabile per avere conferma.
Se qualcuno ti suggerisce un modello sostitutivo o un modello successivo, devi consultare la documentazione ufficiale per stabilire la relazione tra i due. Non puoi semplicemente dare per scontato che possa essere sostituito direttamente solo perché la descrizione è simile o il numero è più recente. Se state valutando ricambi di seconda mano o ricondizionati, dovete avere assoluta chiarezza sulle condizioni, sullo stato dei test, sulla garanzia e sulla politica di restituzione.
Richiedere un preventivo a un fornitore: solo quando le informazioni sono complete il processo è veloce
Più complete sono le informazioni fornite al fornitore, più facilmente potrà aiutarvi a identificare il ricambio corretto e meno scambi di comunicazioni saranno necessari. Prima di richiedere un preventivo, preparate:
- Il codice articolo completo
- Foto nitide dell’etichetta del prodotto e del gruppo
- Marca e modello della macchina (se disponibili)
- Modello del CNC o del sistema di azionamento
- I sintomi del guasto o le informazioni relative agli allarmi (se applicabile)
- Se desiderate un ricambio nuovo o di seconda mano
Se avete dubbi sulla correttezza del ricambio, specificate chiaramente l’applicazione e scattate qualche foto in più del ricambio originale. In questo modo il fornitore disporrà di maggiori informazioni per verificare il prodotto e stabilire quale debba essere il passo successivo.
Noi di SongWei CNC forniamo ricambi nuovi e ricondizionati per CNC Siemens e automazione industriale. Offriamo inoltre una gamma completa di servizi di collaudo e riparazione. Se non siete del tutto sicuri di cosa state cercando, inviateci semplicemente il codice completo del ricambio e le foto del ricambio in questione. È un ottimo punto di partenza.
Quando si identificano i ricambi Siemens, non commettere questi errori
Per riassumere alcuni errori comuni:
- Utilizzare un codice incompleto (manca un suffisso o un carattere) — è facile sbagliare.
- Considerare il numero di serie come il numero d’ordine (si tratta di due cose molto diverse).
- Basarsi solo sull’aspetto (sembrano praticamente uguali), ma le specifiche tecniche potrebbero essere molto diverse.
- Ignorare la compatibilità con il sistema (è il ricambio giusto ma non si adatta comunque al sistema) — questo non va affatto bene.
- Presumere che un ricambio possa essere sostituito: è necessario verificare tramite la documentazione tecnica appropriata prima di effettuare l’ordine.
Quando si acquistano ricambi per apparecchiature obsolete o di seconda mano, questi controlli sono particolarmente importanti.

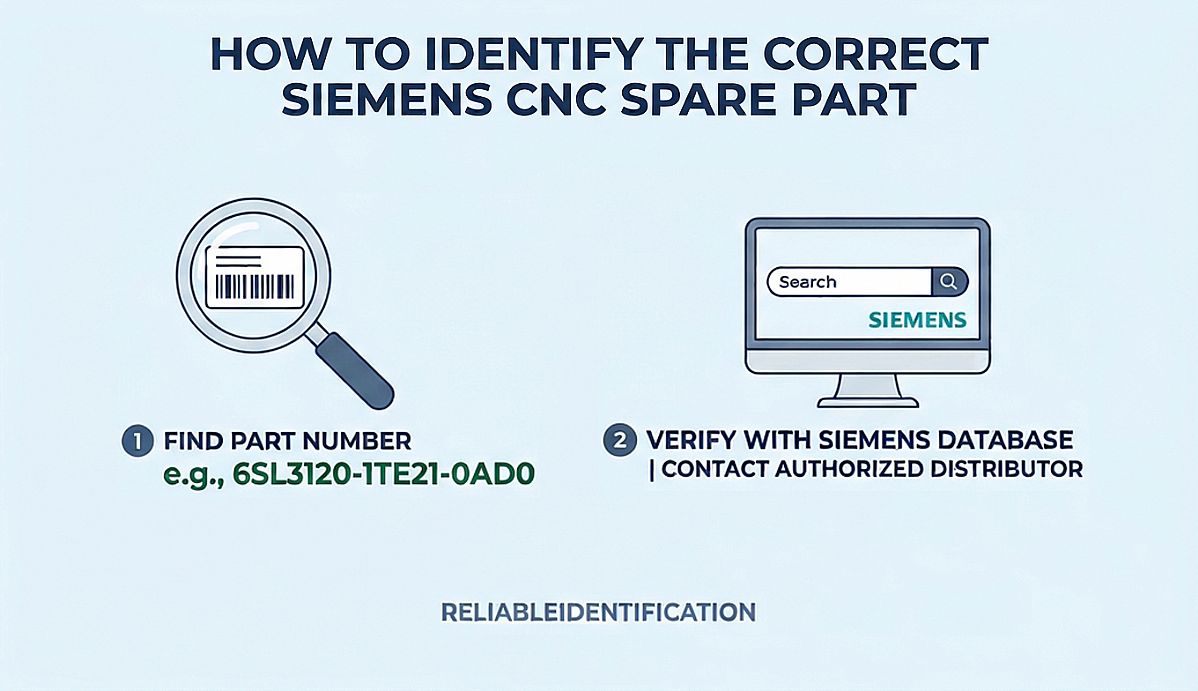

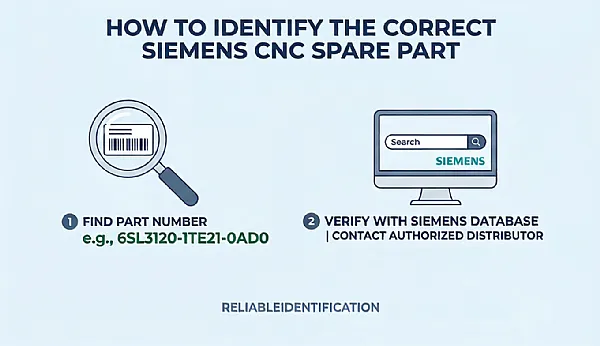

Riepilogo: come identificare il ricambio CNC Siemens corretto
Per identificare il ricambio CNC Siemens occorre: partire dal numero d’ordine completo, confrontarlo con la documentazione Siemens e quindi verificare la compatibilità tecnica del ricambio con la macchina effettiva. Se il codice del ricambio non è chiaro o il ricambio originale è difficile da reperire, è necessario consultare la documentazione della macchina e fornire al fornitore qualificato il maggior numero possibile di dettagli sull’identificazione.
Fare le cose per bene prima dell’acquisto significa meno ordini errati, meno giorni di attesa, meno sprechi di denaro e un processo di riparazione più stabile. Se avete bisogno di assistenza per i ricambi CNC Siemens, i test o le riparazioni, SongWei CNC può aiutarvi a valutare le vostre esigenze e a definire il passo successivo.
